一、產品概述

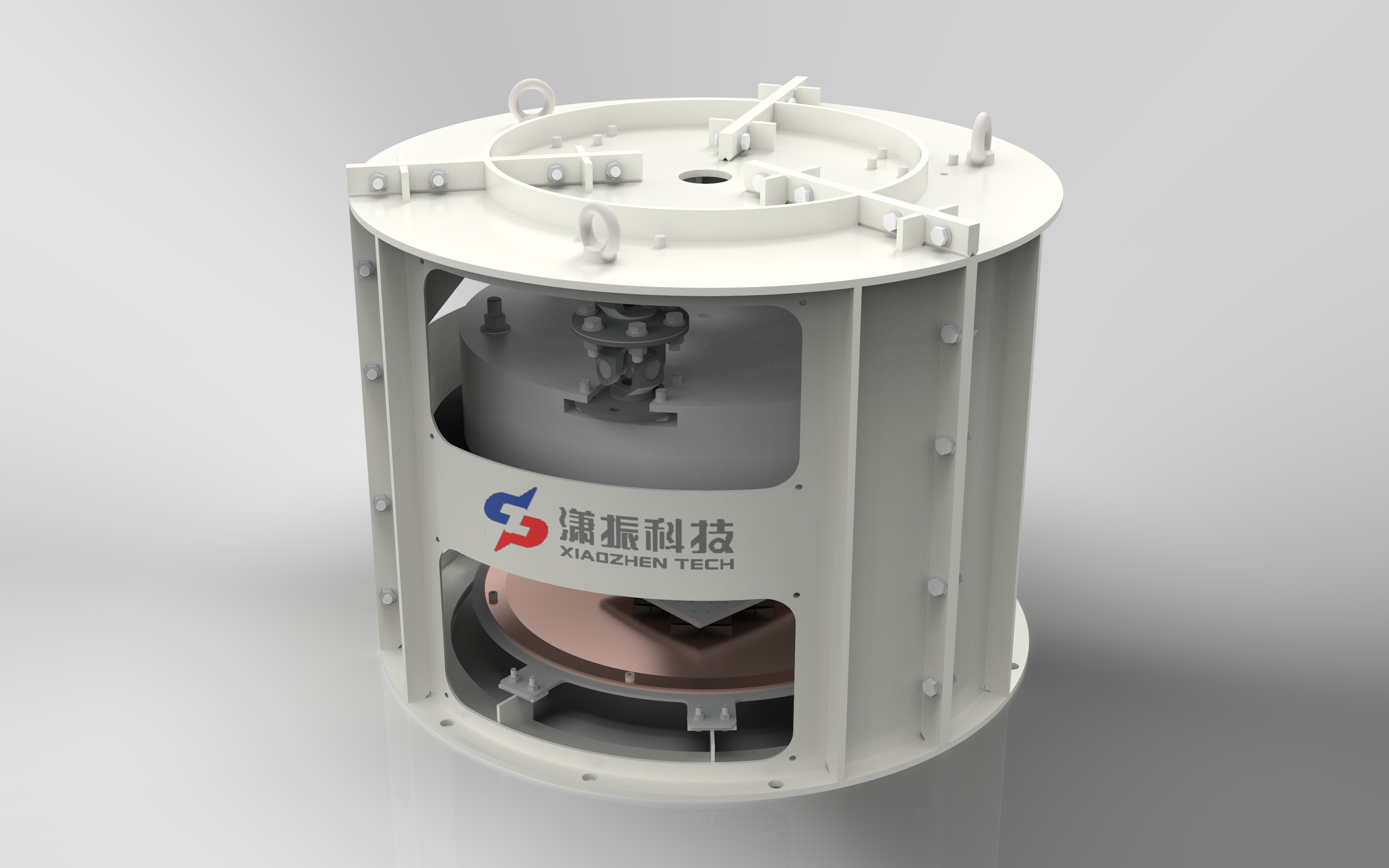

產品名稱：三擺桿調諧質量電渦流阻尼器代號與規格：

材料：鋼與銅  產地：湖南長沙

二、產品用途、性能和特點

產品用途：用于風電塔筒、電視塔等高層建筑結構水平方向的振動控制。

性能：控制頻率范圍 0.9-1.1Hz，有效振子質量 1000kg，允許擺動幅度±20deg。

特點：反應靈敏、吸振能力強；采用新型磁阻尼耗能技術，使用壽命長，耗能部件免維護。

三、 產品使用方法

1、 安裝阻尼器到被控設備上指定位置；

2、 取出阻尼器外筒里面的卡銷與木墊塊；

3、 調試設備頻率與阻尼比到合適的值；

4、 被控設備振動，阻尼器被動工作。四、產品調試方法

調試工具：千斤頂、木方、吊桿或者矩形管、吊帶等

圖 1 調試方案

  頻率調試方法：如圖 1，將兩個千斤頂置于上頂面，吊帶上端與吊桿相連、下端與質量塊上的吊環相連；當需要減小擺桿長度時，吊帶先初拉質量塊、擰松擺桿上的螺母、千斤頂往上頂調節擺桿長度、擰好螺母松掉千斤頂、；當需要增長擺桿長度時，千斤頂先上頂、吊帶初拉質量塊、磁鋼架向上旋轉、擰松擺桿上螺母、千斤頂向下調節擺桿長度、擰好螺母撤千斤頂。

  電渦流阻尼調試方法：調節磁鋼到銅板距離。

應用案例

  湖北天門風電場項目：采購方為湖南利德該塔筒為柔性塔筒，項目地位于位于湖北天門，該地區風速為典型的中低速地區。該塔高約為140m，為控制塔筒在二階振動對塔筒的損害，該項目每一臺風機在第四節塔筒處設置了一個三擺桿電渦流調諧質量阻尼器，一共十九臺。
